Standardna ključavnica serije B LH-FGG/EGG
Značilnost te serije konektorjev je sistem ključavnic, ki omogoča večjo gostoto stika in preprečuje vse napake pri poravnavi. Različne možnosti ključavnice preprečujejo neželeno navzkrižno spajanje sicer podobnih konektorjev. Možna je tudi uporaba stiskalnih kontaktov za skrajšanje časa montaže kabla. Te serije konektorjev vključujejo razpon od 0B do 5B kot tudi 00 multipole in 2G (skrajšana različica serije 2B), na voljo pa so tudi nekateri modeli, neprepustni za vakuum.
Za aplikacije, ki zahtevajo hitro in varno Push-Pull zaklepanje, serija B JH-EGG zagotavlja prilagodljiv, uporaben, robusten in zanesljiv krožni večpolni konektor.
Samozapahni sistem omogoča spajanje konektorja s preprostim aksialnim pritiskom vtiča v vtičnico.
Ko je povezava trdno zaskočena, je ni mogoče prekiniti z vlečenjem kabla ali katerega koli drugega sestavnega dela, razen zunanjega sprostitvenega tulca.
Zaradi tega je idealna izbira za postopke proizvodnje in testiranja polprevodnikov, testiranje in merjenje, instrumentacijo, medicinske naprave, raziskave in avdio/video aplikacije.
GLAVNE ZNAČILNOSTI:
Konektorji serije B zagotavljajo naslednje glavne lastnosti:
– varnost Push-Pull samozapornega sistema – večpolni tipi 2 do 64 kontaktov
– kontakti za spajkanje, stiskanje ali tiskanje (ravni ali kolenasti) – visoka gostota pakiranja za prihranek prostora
– 360-stopinjski zaslon za popolno EMC zaščito. – sistem ključavnic (standard ključa «G»)
– več ključnih možnosti za preprečevanje navzkrižnega parjenja podobnih konektorjev za poravnavo konektorjev
Odsek dela, ki prikazuje notranje komponente
| št. |
Fiksna vtičnica |
Ravni vtič |
| 1. |
zunanja lupina |
zunanja lupina |
|
2. |
ozemljitveno krono |
tulec zapaha |
| 3. |
zadrževalni obroč |
vpenjalna matica |
|
4. |
šestroba matica |
split nosilec vložka |
| 5. |
zaklepno podložko |
izolator |
| 6. |
izolator |
moški stik |
| 7. |
ženski stik |
steznik |
Tehnične lastnosti
Mehanski in klimatski
Značilnosti Vrednost Standard
Endurance >5000 ciklov IEC 60512-5 test 9a
Vlažnost do 95 odstotkov pri 60 stopinjah C
Temperaturno območje - 55 stopinj C, plus 250 stopinj C
Odpornost na vibracije 10-2000 Hz, 15 g IEC 60512-4 test 6d
Odpornost na udarce Odpornost na udarce IEC 60512-4 test 6c
Preskus korozije s slano prho > 144h IEC 60512-6 test 11f
Indeks zaščite (sparjen) IP50 IEC 60529
Klimatska kategorija 55/175/21 IEC 60068-1
Električni
Značilnosti Vrednost Standard
Zaščita at 10 MHz >75 dB IEC 60169-1-3
efficiency at 1 GHz >40 dB IEC 60169-1-3
Različni testi so bili izvedeni s pari konektorjev JH-FGG in JH-EGG, s kromiranim medeninastim ohišjem in izolatorjem PEEK.

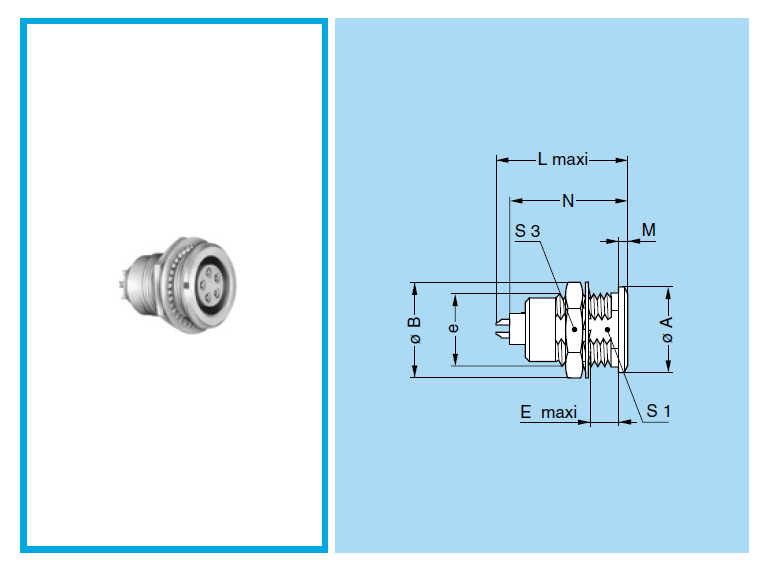

JH-EGG B serija ženskih fiksnih vtičnic
JH-JAJCE Fiksna vtičnica, pritrditev matice, ključ (G) ali ključa (A…M in R)
| Referenca | Mere (mm) | |||||||||
| Model | serija | A | B | e | E | L | M | N | S1 | S3 |
| JH-JAJCE | 00 | 8 | 10.2 | M7×0.5 | 6.0 | 15.5 | 1.0 | 13.7 | 6.3 | 9 |
| JH-JAJCE | 0B | 14 | 12.4 | M9×0.6 | 7.0 | 20.7 | 1.2 | 19.1 | 8.2 | 11 |
| JH-JAJCE | 1B | 18 | 15.8 | M12×1.0 | 7.5 | 23.0 | 1.5 | 21.1 | 10.5 | 14 |
| JH-JAJCE | 2B | 22 | 19.2 | M15×1.0 | 8.5 | 26.7 | 1.8 | 24.6 | 13.5 | 17 |
| JH-JAJCE | 3B | 25 | 25.0 | M18×1.0 | 11.5 | 30.7 | 2.0 | 28.1 | 16.5 | 22 |
| JH-JAJCE | 4B | 28 | 34.0 | M25×1.0 | 12.0 | 35.7 | 2.5 | 34.1 | 23.5 | 30 |
| JH-JAJCE | 5B | 40 | 40.0 | M35×1.0 | 11.0 | 43.5 | 3.0 | 39.6 | 33.5 | - |
Podrobnosti

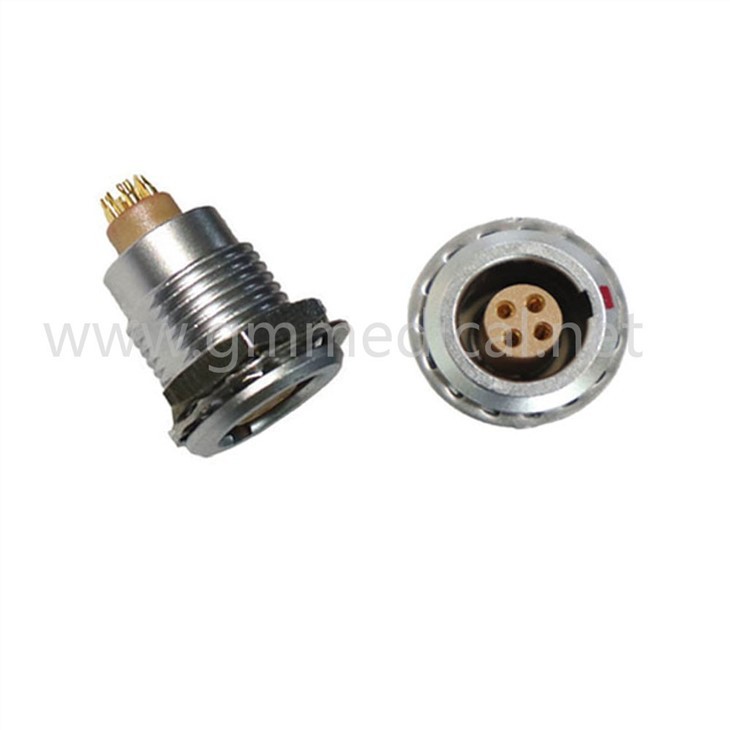

Ime izdelka: Fiksna vtičnica s samozapiralnim večpolnim priključkom Push Pull
Poreklo: Kitajska Blagovna znamka: Greatmade Vrsta: krožna potisna poteza
Okolje: Notranji Spol: Ženski/Moški Površinska obdelava: Biserni krom
Zatič: 2 do 16 zatičev Stopnja IP: IP50 Tip stika: Spajkanje
Kontaktna obdelava: Prevlečena z zlatom Vzdržljivost: Več kot 5000-krat potisni-vlečni Material ohišja: Kromirana medenina
Izolatorski material: PPS Uporaba: Avtomobilizem/Komunikacija/Industrija/Led zaslon
Pakiranje
1 KOS konektor v PE vrečki
50-100 PCS konektorji v majhni škatli/risanki
- Pristanišče: Shenzhen, Kitajska
- Dobavni rok:
-
Količina (kosov) 1 - 200 201 - 500 >500 Dobavni rok (dnevi) 5 7 Za pogajanja
pogosta vprašanja
V1: Kako deluje potisni priključek?
Push-pull konektorji uspešno preprečujejo nenamerne odklope z uporabo močnega, samozaskočnega mehanizma, ki omogoča povezavo konektorja s potiskanjem vtiča v vtičnico. Povezave pa ni mogoče prekiniti zgolj s potegom.
V2: Ali lahko izdelate naročila izdelkov po meri? Naročila OEM ali ODM?
seveda. Z izkušnjami pri izdelavi OEM in ODM vam lahko ponudimo rešitve priključkov po meri na enem mestu.
V3: Ali nudite brezplačen vzorec?
Ne, plačati morate stroške dostave.
V4: Kako prevažate blago?
Glede na povpraševanje naše družine lahko to poteka z LETALSKIM/MORSKIM prevozom/hitro dostavo (npr. DHL/UPS/FEDEX).
Priljubljena oznake: push pull samozaklepni večpolni konektor fiksna vtičnica, Kitajska, proizvajalci, po meri, v razsutem stanju, popust pri nakupu, nizka cena, visoka kakovost
