Opis izdelkov
Mednarodni konektorji serije S Series Brass Indoor Stoppept je priključek z visoko zmogljivostjo, zasnovan za napajanje v avtomobilskih PCB -jih. Izdelana iz vrhunske medenine ima edinstven stopnilec, ki zagotavlja odlično prevodnost in trajnost. Ta priključek z oceno notranjega ocenjevanja zdrži avtomobilske težke pogoje, ponuja stabilne povezave in se brezhibno integrira s PCB.
Odlična številka dela.: JH-Ern.2s.304.Bll
OEM št. Dela.: Ern.2s.304.bll

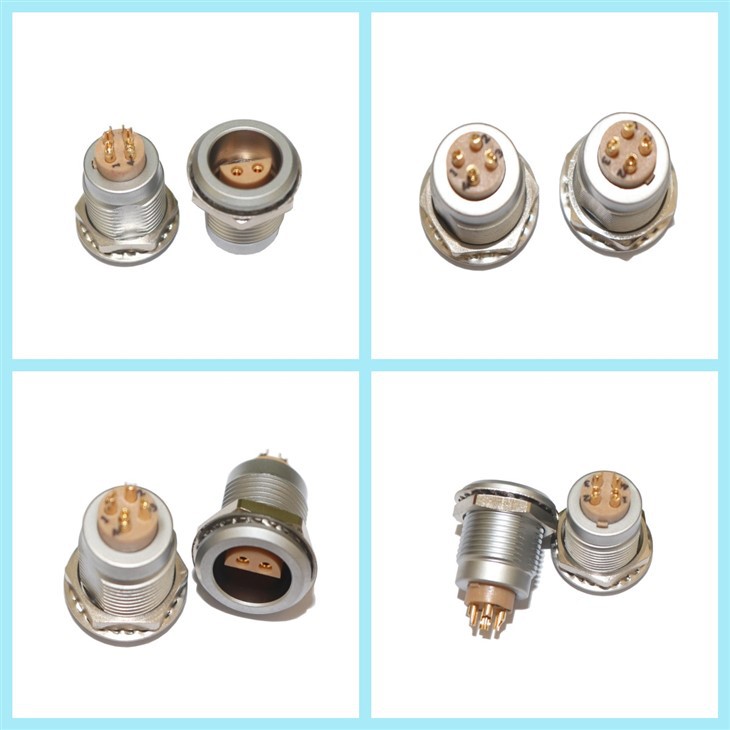

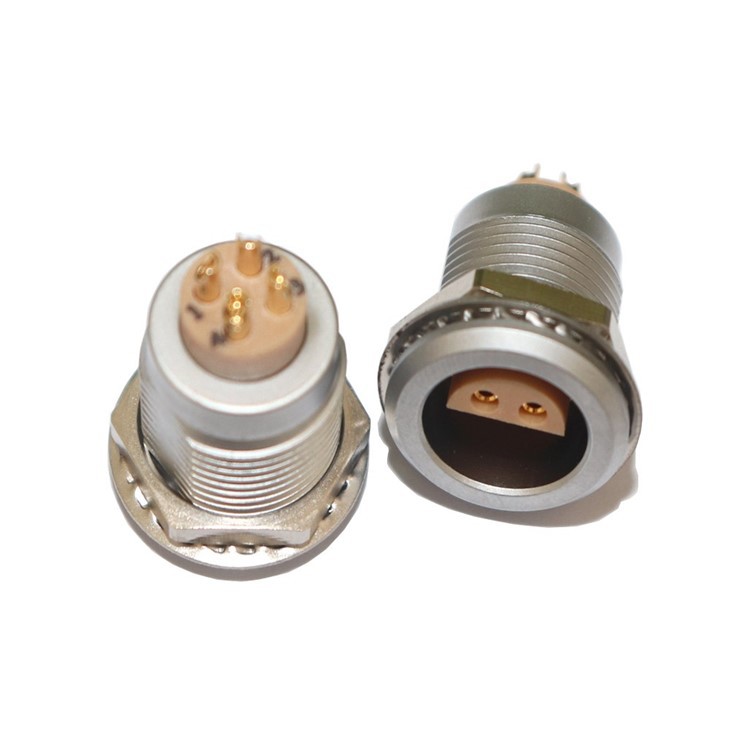

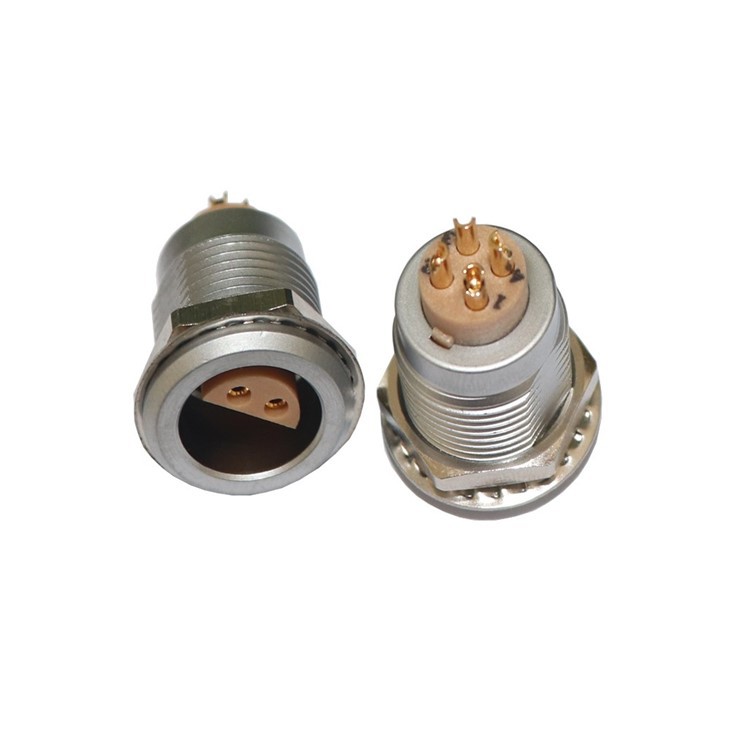

S serija medeninasti konektorji v zaprtih prostorih
Združljivo s široko paleto avtomobilskih električnih komponent in modelov PCB.
Izpolnjuje industrijo - standardne zahteve za vmesnike avtomobilske moči in signalne povezave.
Specifikacija
| Ime izdelka | Kovinska vtičnica |
| Vrsta izdelka | Krožni priključek\/ vtičnica |
| Vtičnica\/ posoda | Vtičnica\/ posoda - fiksna plošča spredaj nameščena |
| Zaklepni sistem | Push-pull |
| Število stikov Nizko napetost | 4 |
| Velikost | 2S |
| Predlagani ujemajoč del | FFP.2S.304.Blal62Z |
| Serija izdelkov | Serija S, S-Indoor Stepped Insert |
| Ocena | Uporaba v zaprtih prostorih znotraj avtomobilskih okolij |
| Nazivna napetost | 500V (AC\/DC) |
| Nazivni tok | 30A |
| Kontaktni odpor | Manj kot ali enako 5mΩ |
| Izolacijska odpornost | Večji ali enak 1000mΩ pri 500V DC |
| Dielektrična napetost | 1500V (AC) 1 minuto |
| Delovna frekvenca | DC - 10 MHz (primeren za električno in nizko frekvenčno prenos signala) |
| Vstavitvena sila | Sila vstavitve: manj kot ali enaka 80N |
| Sila ekstrakcije | Sila ekstrakcije: večja ali enaka 20n |
| Paritveni cikli | Najmanj 500 ciklov brez pomembne degradacije zmogljivosti |
| Upornost vibracij | Zdrži 1,5 mm amplituda, 10 - 2000 frekvenčno območje Hz |
| Odpornost za udarce | 50g pospeševanja, 11 ms trajanje |
Delovna temperatura: - 40 stopnja do + 85
Temperatura skladišča: - 50 stopnja do + 100
Odpornost na vlago: 10% - 95% relativna vlažnost (ne - kondenzacija)
Zaščita vdora: IP4 0 (zaščiteno pred trdnimi predmeti, večjimi od 1,0 mm)
Funkcije izdelka
-
Medeninasta gradnja:Medenina zagotavlja veliko prevodnost, zmanjšuje izgubo energije in ponuja visoko trdnost, trajne avtomobilske vibracije, temperaturne premike in mehanski stres.
-
Stepped vložek:Natančne povezave PCB z natančno poravnavo zatičev, zmanjšanje napačnih povezav in izboljšanje zanesljivosti.
-
Uporaba v zaprtih prostorih:Dobro deluje v različnih avtomobilskih pogojih v zaprtih prostorih, kar zagotavlja stabilno delovanje.
-
Visoko - tok:Varno prenaša visoke tokove za moč - lačni avtomobilski deli.
-
Kompaktno:Majhne in lahke, zlahka prilegajo se prostoru - omejene avtomobilske PCB.
Prednosti izdelka
- Zanesljivost:Medeninasti in stopenjski vstavki zagotavljajo dolgotrajne, stabilne povezave, kar zmanjšuje električne okvare in vzdrževanje.
- Učinkovitost:Visoka prevodnost maksimira prenos moči, optimizira porabo energije in koristi življenjski dobi baterije EVS.
- Združljivost:Izpolnjuje avtomobilske potrebe PCB, ki se enostavno integrira z obstoječimi modeli, ni potrebno večjega inženiringa.
- Stroški - učinkovitost:Zanesljiva tveganja za zmanjšanje zmogljivosti in njegova dolga življenjska doba z nizkim vzdrževanjem prihrani stroške.
Območja uporabe
- EVS: Uporablja se pri upravljanju baterije za nadzor pretoka energije in v električnih pogonskih sklopih za prenos moči motorja.
- Hibridna vozila: integrira električne sisteme motorjev, motorjev in baterij za učinkovito skupno rabo električne energije.
- Avtomobilski infotainment: Powers velike - zasloni za zaslon in zvočni sistemi, ki zagotavljajo stabilen prenos signala.
- ADAS: Dobava zanesljivo moč in priključke za radar, kamere in Lidar, kar izboljšuje varnost vozil.
Navodila za uporabo
- Porazdelitev moči: JH-ERN.2S.304.BLL priključek distribuira napajanje iz virov vozil, kot so baterije na PCB in komponente.
- Prenos signala: Prav tako pošilja krmilne signale med PCB -ji, usklajevanje avtomobilskih sistemov.
- Medsebojna povezava komponent: Deluje kot ključna povezava in povezuje električne komponente s PCB za harmonično delovanje sistema.
